Источник бесперебойного питания ШТИЛЬ SR1103L (внешние АКБ)

Онлайн ИБП SR1103L обеспечивает надёжную защиту от пропаданий и нарушений качества электроэнергии ответственной нагрузки суммарной мощностью до 3 кВА /2,7 кВт, например:

сетевого оборудования;
дата-центров и компьютерных залов;
телекоммуникационного оборудования;
систем безопасности и контроля доступа;
офисной техники;
автоматизированных систем управления и диспетчеризации.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1103L отлично функционирует в связке с дизельгенераторными установками.

В модели SR1103L применена современная технология двойного преобразования энергии, благодаря чему устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
выходной коэффициент мощности – 0,9;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.
Функциональность
плавный пуск;
резервное питание до 30 мин (за счёт подключения внешних батарейных модулей) при 100% нагрузке;
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ;
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга;
большой выбор дополнительных аксессуаров.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы не менее 10 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Установка и подключение

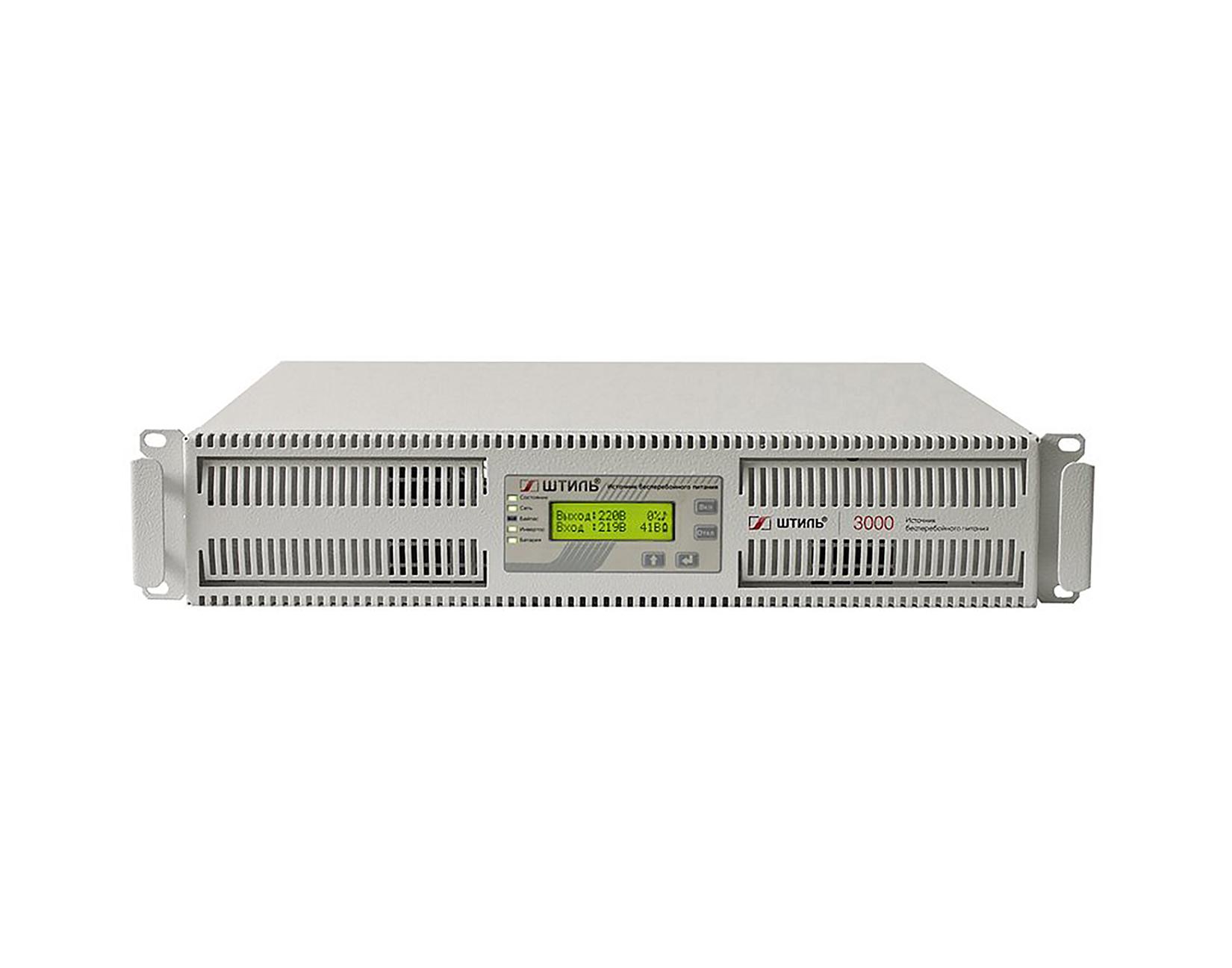

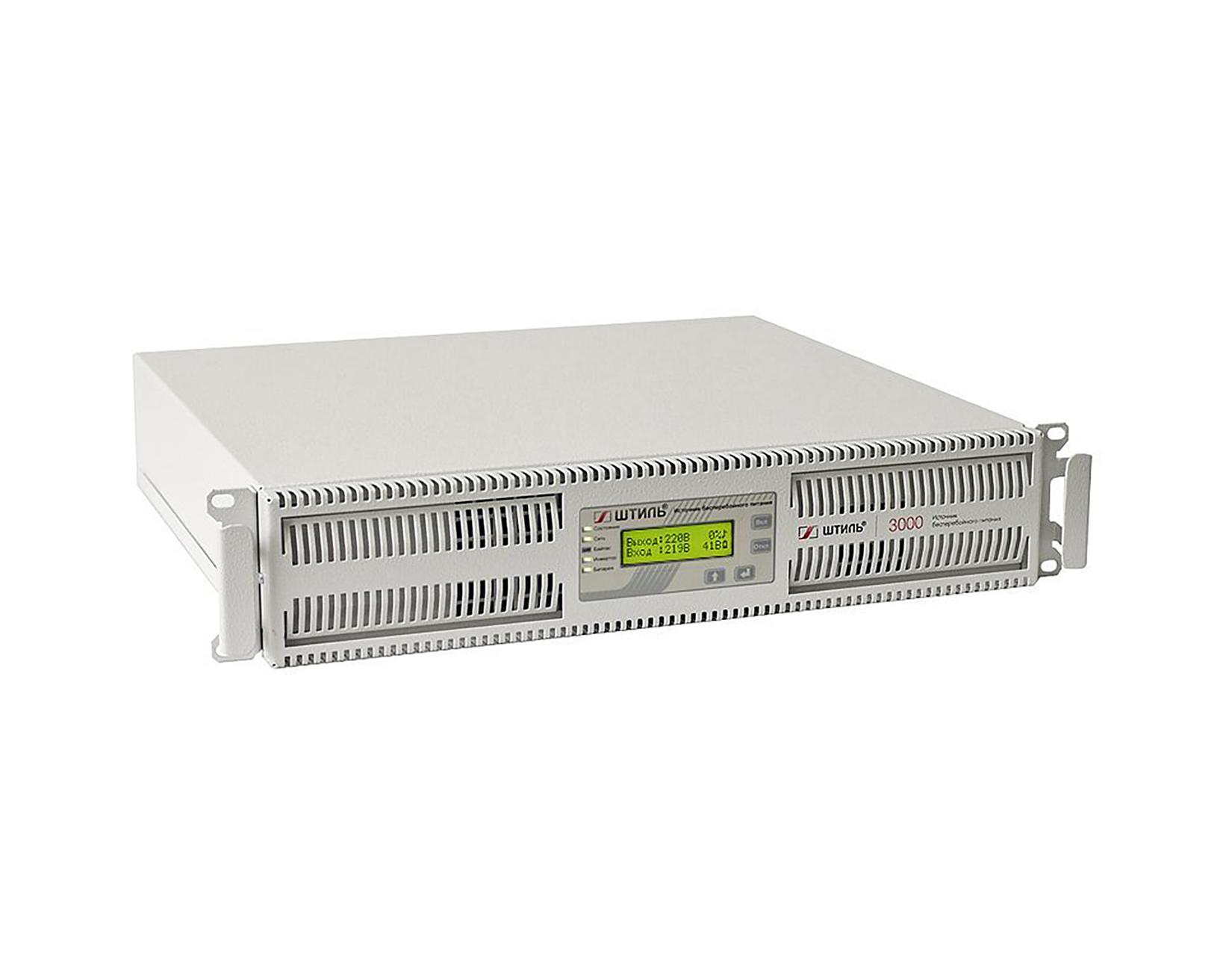

SR1103L имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

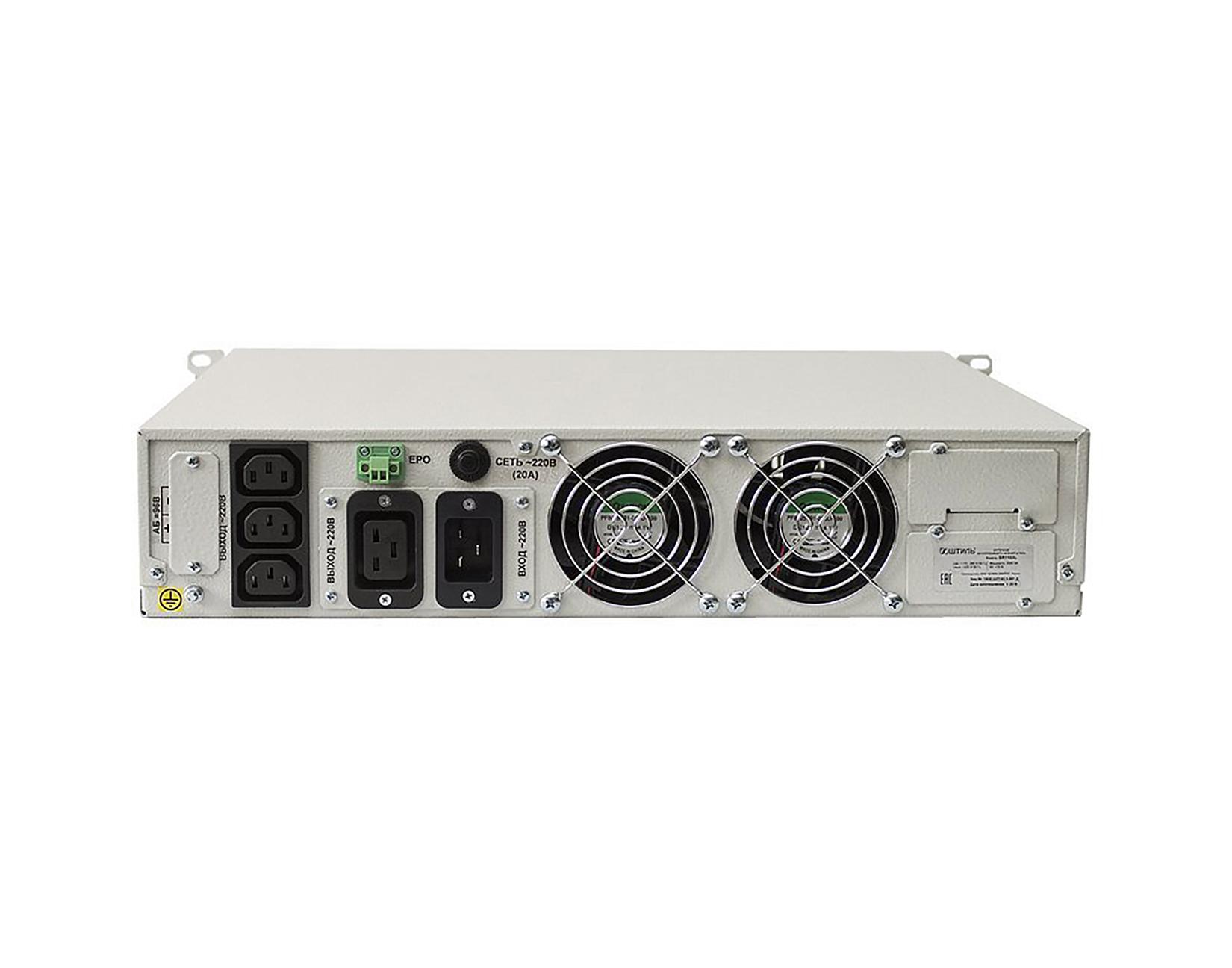

Нагрузка подключается в три компьютерных розетки С13 и/или одну розетку С19, которые расположены на задней панели устройства. Для подключения входной сети предусмотрен разъем С20.
Автономная работа

SR1103L оснащен встроенным зарядным устройством (ток 2 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 36 Ач, что обеспечит автономную работу в течение 30 мин (при 100% нагрузке).

Внешние АБ устанавливаются в специальные батарейные модули.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
заранее уведомить пользователя об износе АБ;
точно прогнозировать время автономии при текущей нагрузке.

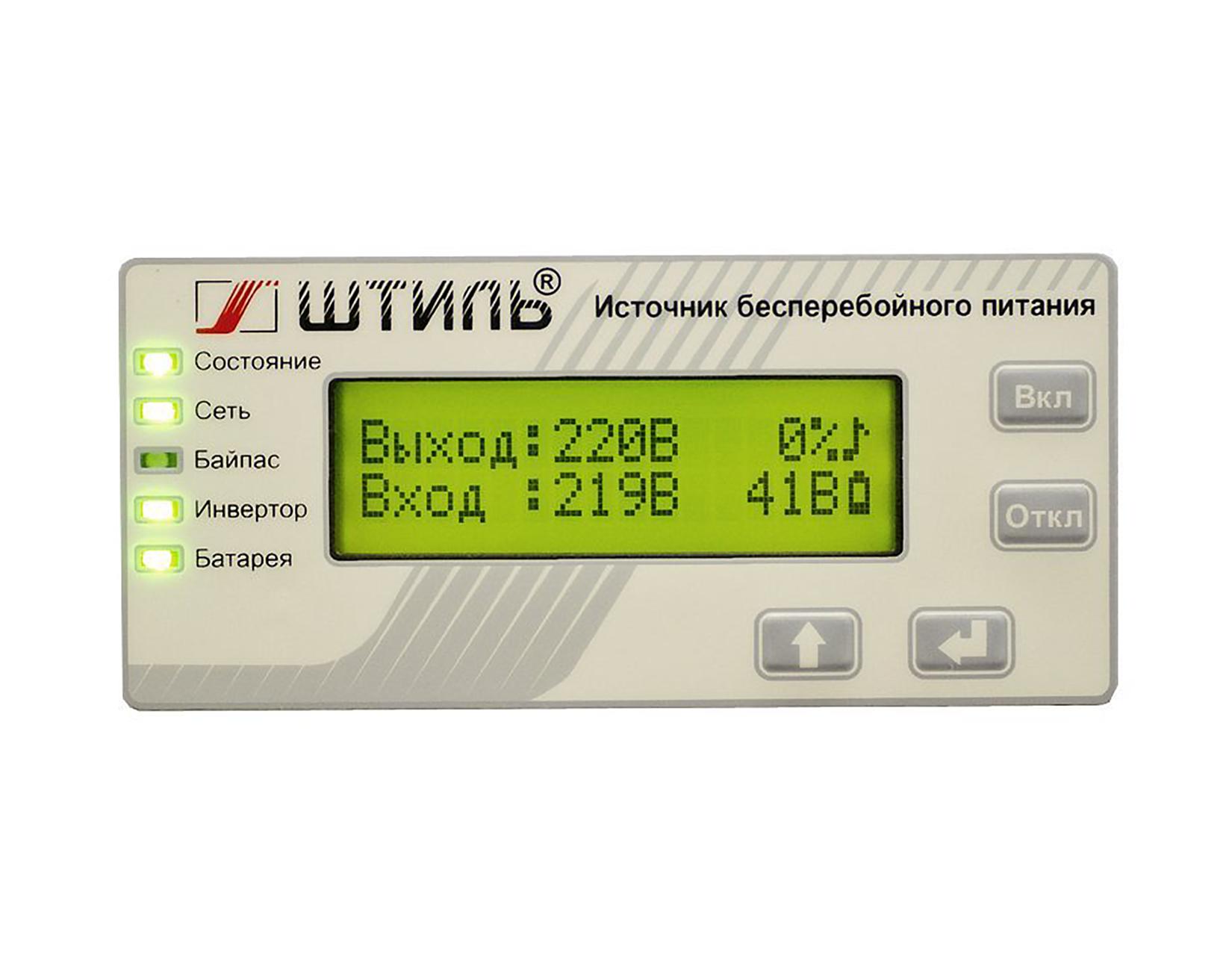

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

«Состояние» – оповещает о режиме работы устройства;
«Сеть» – оповещает о состоянии сети;
«Байпас» – оповещает о переходе на байпас/ЭКО-режим;
«Инвертор» – оповещает о работе инвертора;
«Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:

значение входного и выходного напряжения;
процент загрузки ИБП;
значение напряжения батарей и их состояние;
активная и полная мощность нагрузки;
аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:

10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1103L используется современная многоуровневая система защиты от:

перегрузки и короткого замыкания;
внутреннего перегрева;
импульсных перенапряжений и сетевых высокочастотных помех;
переходных процессов при коммутации и нелинейных искажений;
«глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас осуществляет бесперебойное переключение питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузке.

Средства мониторинга

На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:

RS-232 (протокол Megatec);
RS-485 (протоколы Modbus RTU/Штиль);
USB и mini-USB;
Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
«сухие» контакты.
Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
