Источник бесперебойного питания ШТИЛЬ STR300SL

Онлайн ИБП STR300SL напольного/стоечного исполнения обеспечит бесперебойное и качественное электропитание ответственных потребителей суммарной мощностью до 300 ВА /225 Вт, например:

сетевого оборудования;
систем сигнализации и видеонаблюдения;
блоков управления систем «умный дом»;
маломощной бытовой техники.
STR300SL эффективно функционирует в связке с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.

Модель STR300SL работает на основе технологии двойного преобразования энергии, благодаря которой:

осуществляет непрерывную стабилизацию напряжения в диапазоне 90-295 В и с высокой точностью (±2%) без перехода в автономный режим;
обеспечивает мгновенный и безразрывный переход питания нагрузки на АБ при пропадании сетевого напряжения;
питает нагрузку напряжением с идеальным синусом в любом режиме работы.
Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
выходное напряжение настраивается в диапазоне 210-240 В (требуется карта мониторинга).
Функциональность
универсальное исполнение – напольное/стоечное;
«горячая» замена батарейного блока (без отключения нагрузки);
плавный пуск;
резервное питание за счёт встроенных АБ в течение 8 минут (при 100% нагрузке);
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск после устранения причины аварии;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Установка и подключение

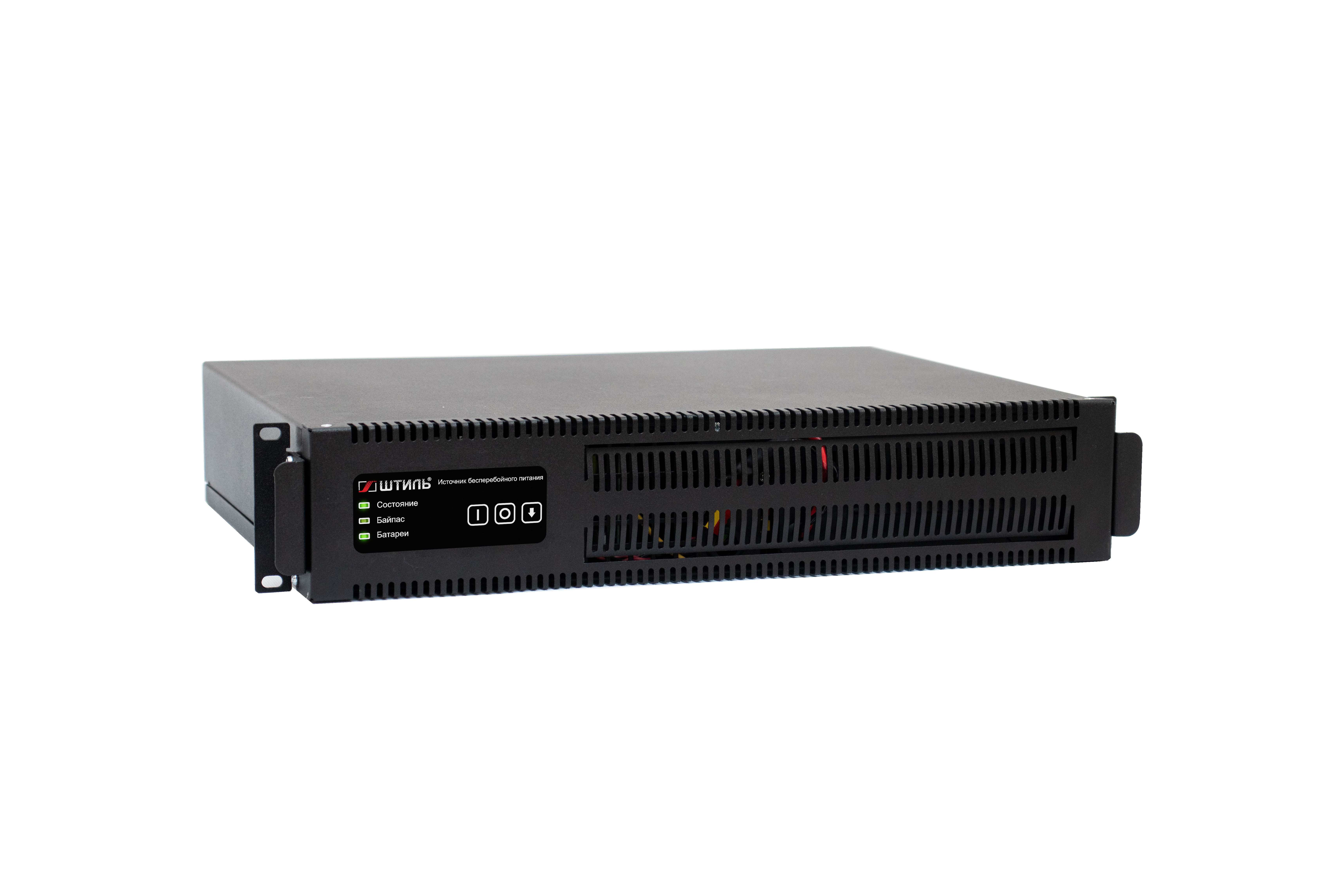

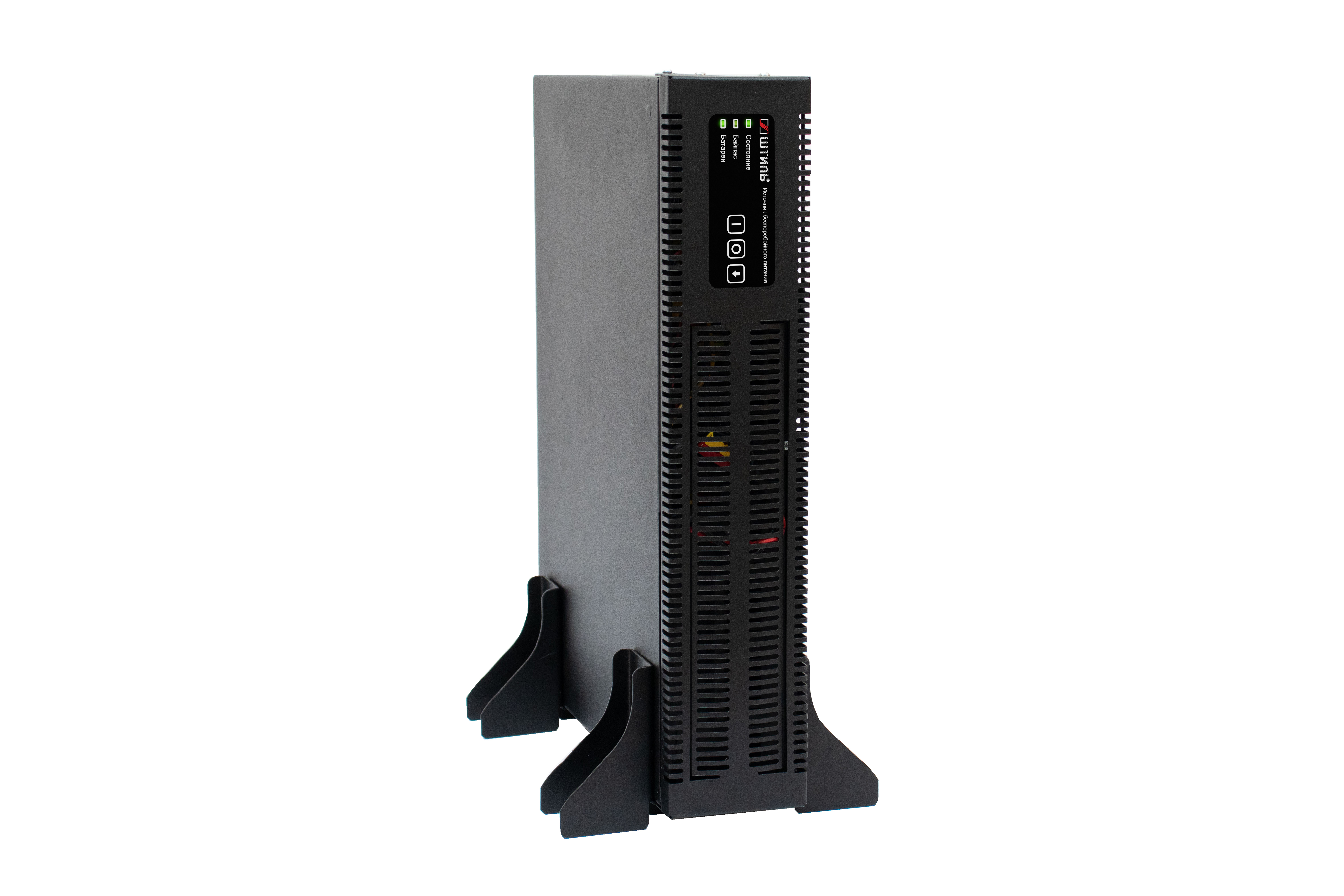

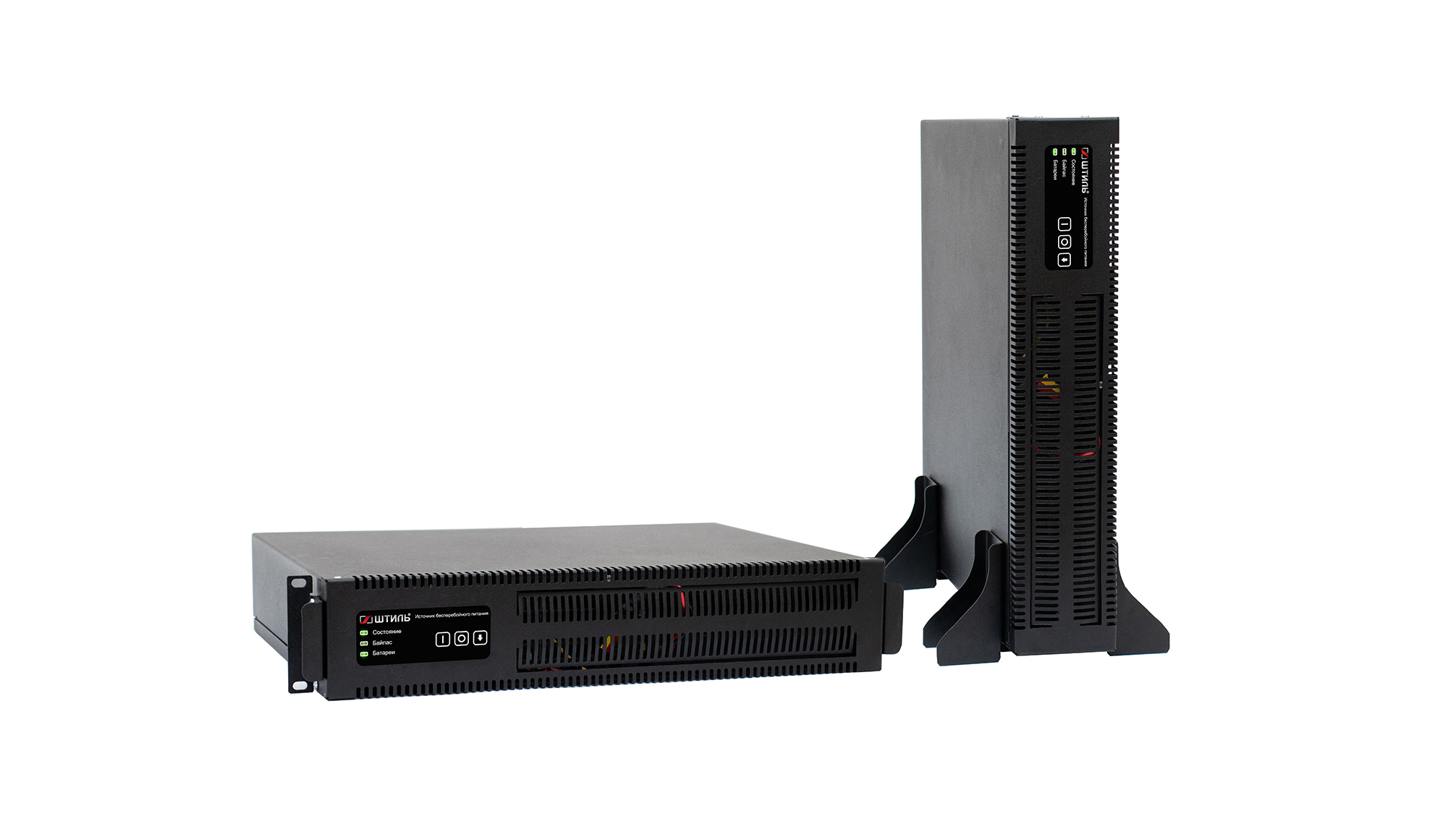

STR300SL имеет корпус, рассчитанный на два способа установки: на пол в вертикальном положении и в 19-дюймовую стойку в горизонтальном положении (для данного варианта, если ИБП размещается не на полке, рекомендуется дополнительно приобрести комплект для монтажа в стойку).

Для подключения нагрузки в ИБП предусмотрен блок из трех «компьютерных» розеток С13. К электросети устройство подключается с помощью сетевого кабеля с евровилкой длиной 1,5 м.

Автономная работа
Автономную работу нагрузки STR300SL обеспечивает за счет одного встроенного аккумулятора ёмкостью 9 Ач, расположенного в батарейном блоке, и зарядного устройства с током 1 А. При 100% загрузке резервное питание потребителей составит 8 минут.

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП.

Внимание!
Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:

отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
уведомлять пользователя об износе АБ;
прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
Панель управления STR300SL оснащена функциональными кнопками и тремя светодиодными индикаторами:

«Состояние» – режим работы устройства и возникновение аварий;
«Байпас» – работа через байпас/ЭКО-режим;
«Батарея» – состояние батарей.
С помощью функциональных кнопок можно включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».

Внимание!
Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.

Защита
В STR300SL применено несколько видов электронной защиты:

от перегрузки;
от короткого замыкания;
от внутреннего перегрева.
Поддерживается автоматический перезапуск после устранения причины «ухода» в защиту.

Также ИБП обладает:

защитой от высокочастотных сетевых помех и импульсных перенапряжений;
аварийной защитой от неполадок в работе (при срабатывании устройство обесточивает нагрузку или безразрывно переводит её питание на сеть через байпас).
Средства мониторинга и настройки
В STR300SL предусмотрена установка одной карты мониторинга для мониторинга состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:

RS-232 (протокол Megatec);
RS-485 (протокол Штиль);
USB и mini-USB;
Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
«сухие» контакты.
Состояние ИБП STR300SL можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Система охлаждения
Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.
