Источник бесперебойного питания ШТИЛЬ STR500SL-18

Модель STR500SL-18 представляет собой высокопроизводительный однофазный источник бесперебойного питания топологии онлайн напольного/стоечного исполнения. Модель обеспечит резервное электроснабжение и защиту от передов напряжения ответственного оборудования суммарной мощностью до 500 ВА/400 Вт. Примерами нагрузки могут быть:

компьютерная техника;
сетевое оборудование;
системы безопасности;
аварийное освещение;
бытовая техника небольшой мощности.
ИБП эффективно функционирует в связке с бытовыми генераторами за счет усовершенствованного алгоритма корректора коэффициента мощности.

ИБП STR500SL-18 выполнен на основе технологии двойного преобразования электроэнергии, благодаря которой обеспечивается:

непрерывная стабилизация напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы;
моментальное и безразрывное переключение питания техники в автономный режим при отключении электроэнергии;
электропитание нагрузки напряжением идеальной синусоидальной формы в любом режиме работы.
Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.
Функциональность
универсальное исполнение – напольное/стоечное;
«горячая» замена батарейного блока (без отключения нагрузки);
плавный пуск;
резервное питание за счёт встроенных АБ в течение 22 минут (при 100% нагрузке);
увеличение времени резервного питания нагрузки до 150 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей BMRT-24-18;
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга и управления;
выходное напряжение настраивается в диапазоне 220-240 В.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск после устранения причины аварии;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Установка и подключение

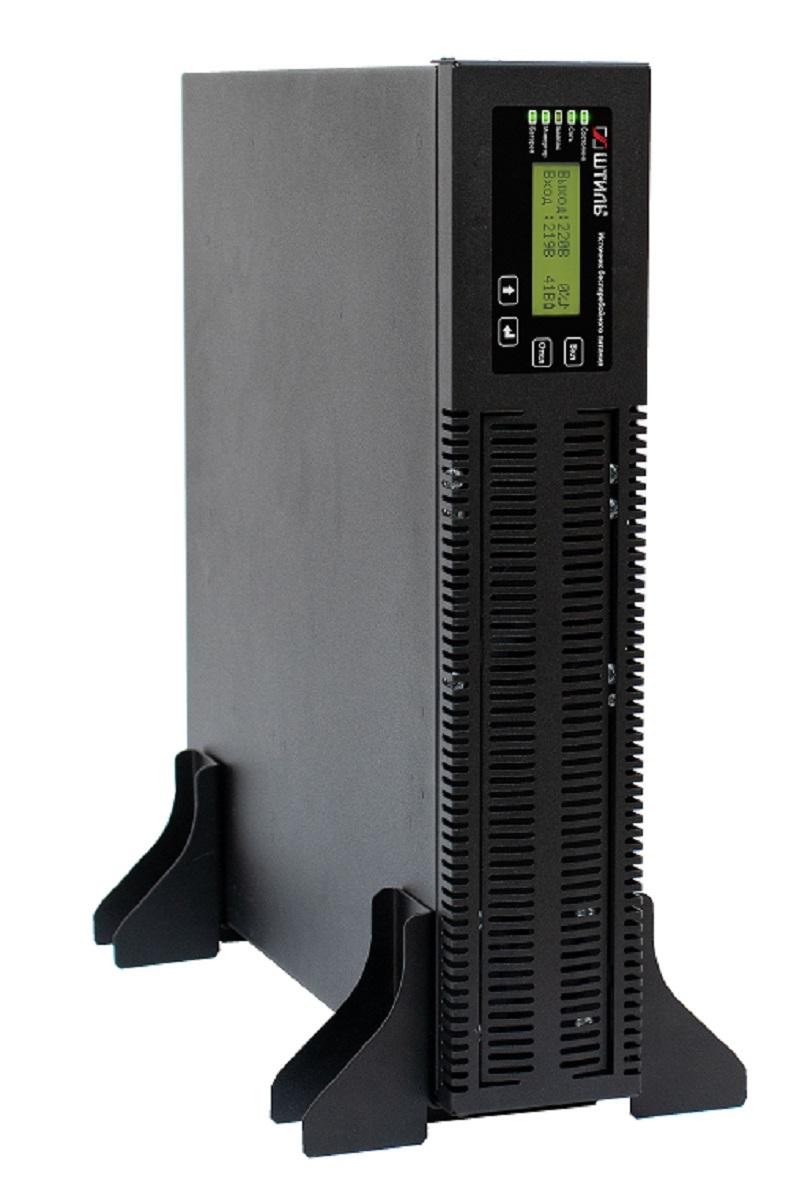

Универсальный корпус изделия позволяет устанавливать ИБП двумя способами:

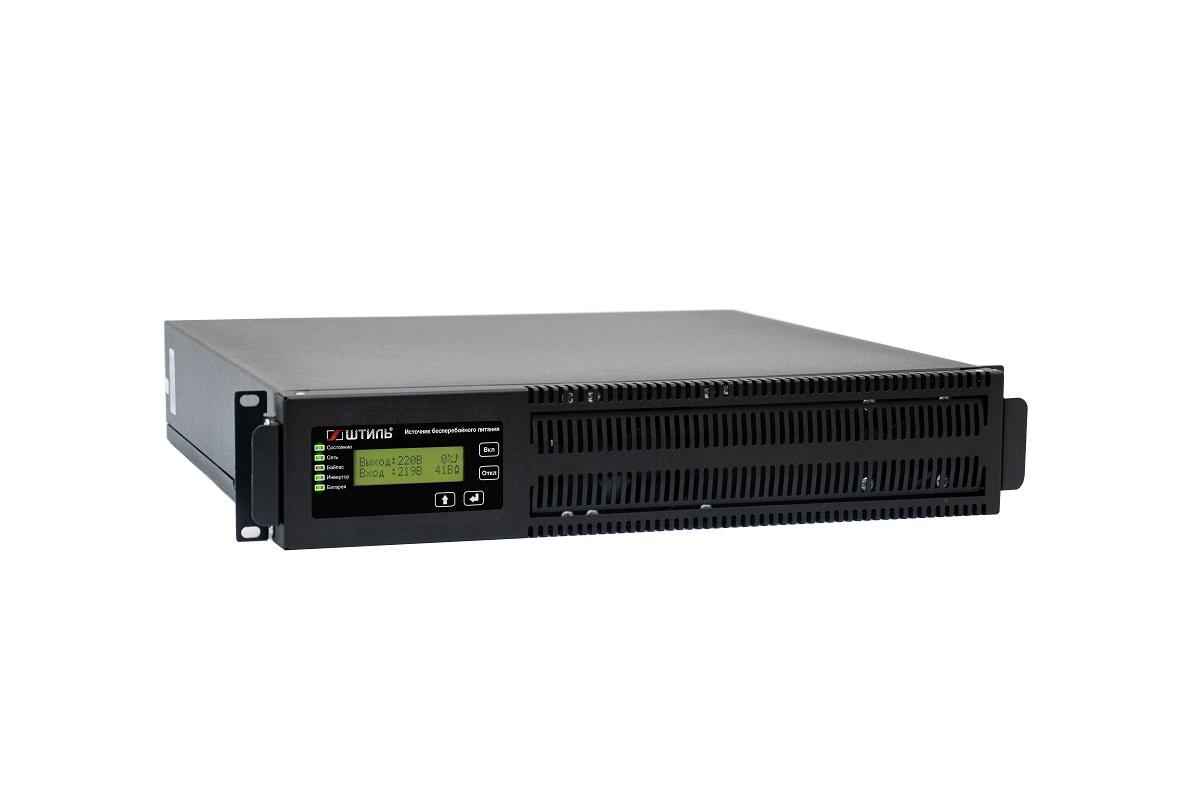

в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку);
на пол, стол или стеллаж в вертикальном положении.

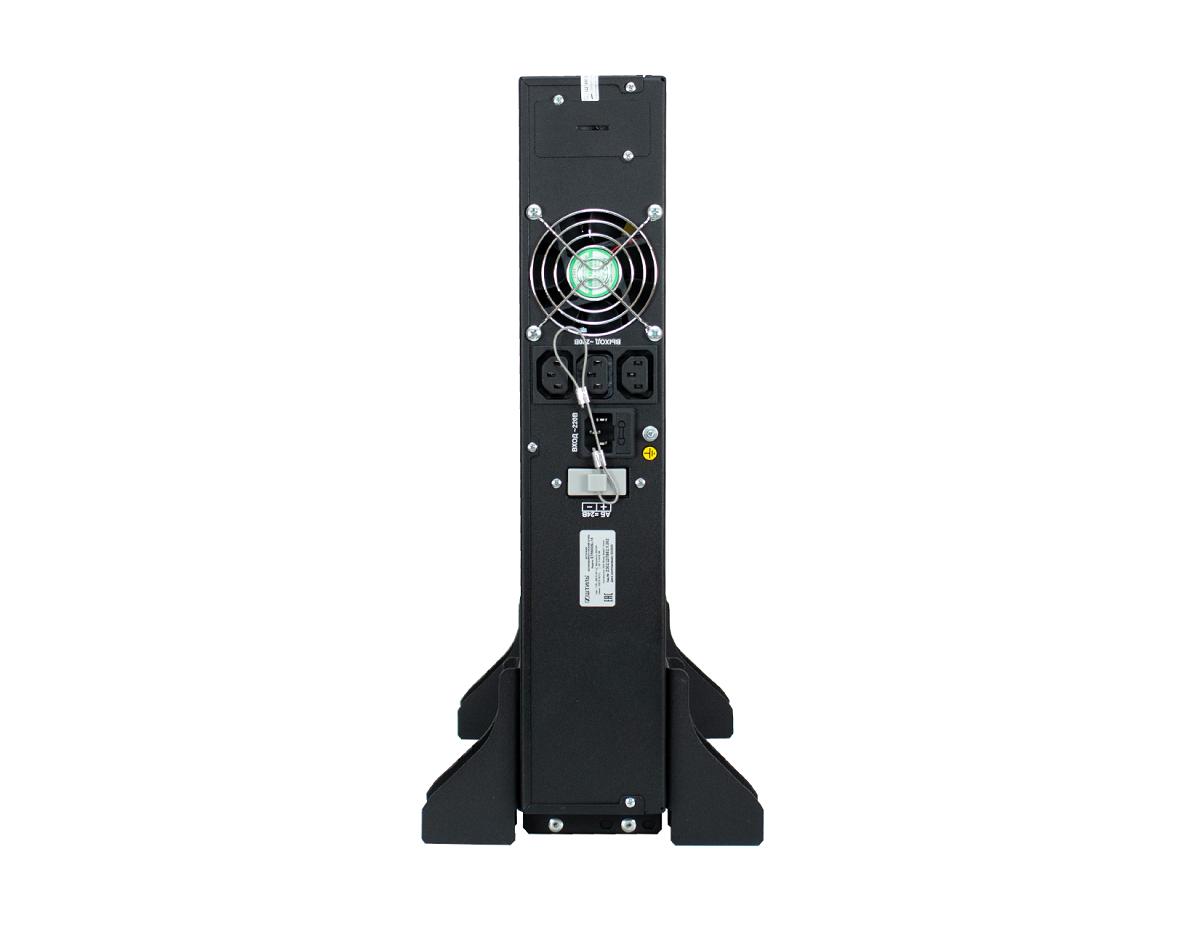

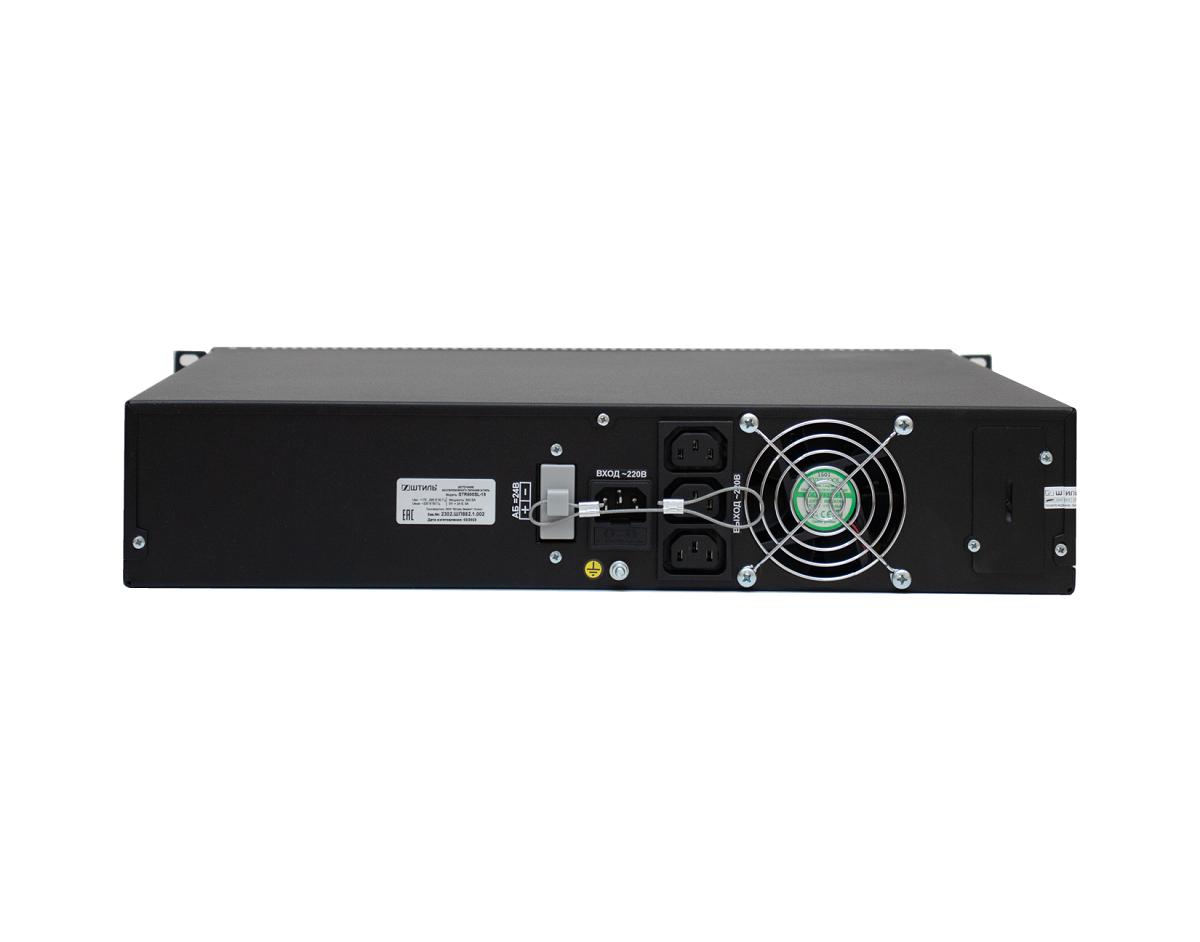

Для подключения оборудования на его корпусе ИБП размещен блок из трех «компьютерных» розетки С13. К электросети устройство подключается через сетевой кабель с евровилкой длиной 1,5 м.

Автономная работа
STR500SL-18 обеспечивает автономную работу нагрузки за счет встроенного зарядного устройства (ток 5 А) и батарейного блока с аккумуляторами суммарной ёмкостью 18 Ач. При 100% загрузке потребители будут обеспечены автономным питанием в течение 22 минут.

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП.

Внимание!
Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

К ИБП STR500SL-18 можно подключать до 4 батарейных модулей BMRT-24-18, за счет чего время автономной работы может быть увеличено до 2,5 ч (при 100% загрузке). Время автономной работы нагрузки от внешних батарей указано в разделе Автономная работа.

В ИБП имеет современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
заранее уведомить пользователя об износе АБ;
точно прогнозировать время автономии при текущей нагрузке.
Панель управления

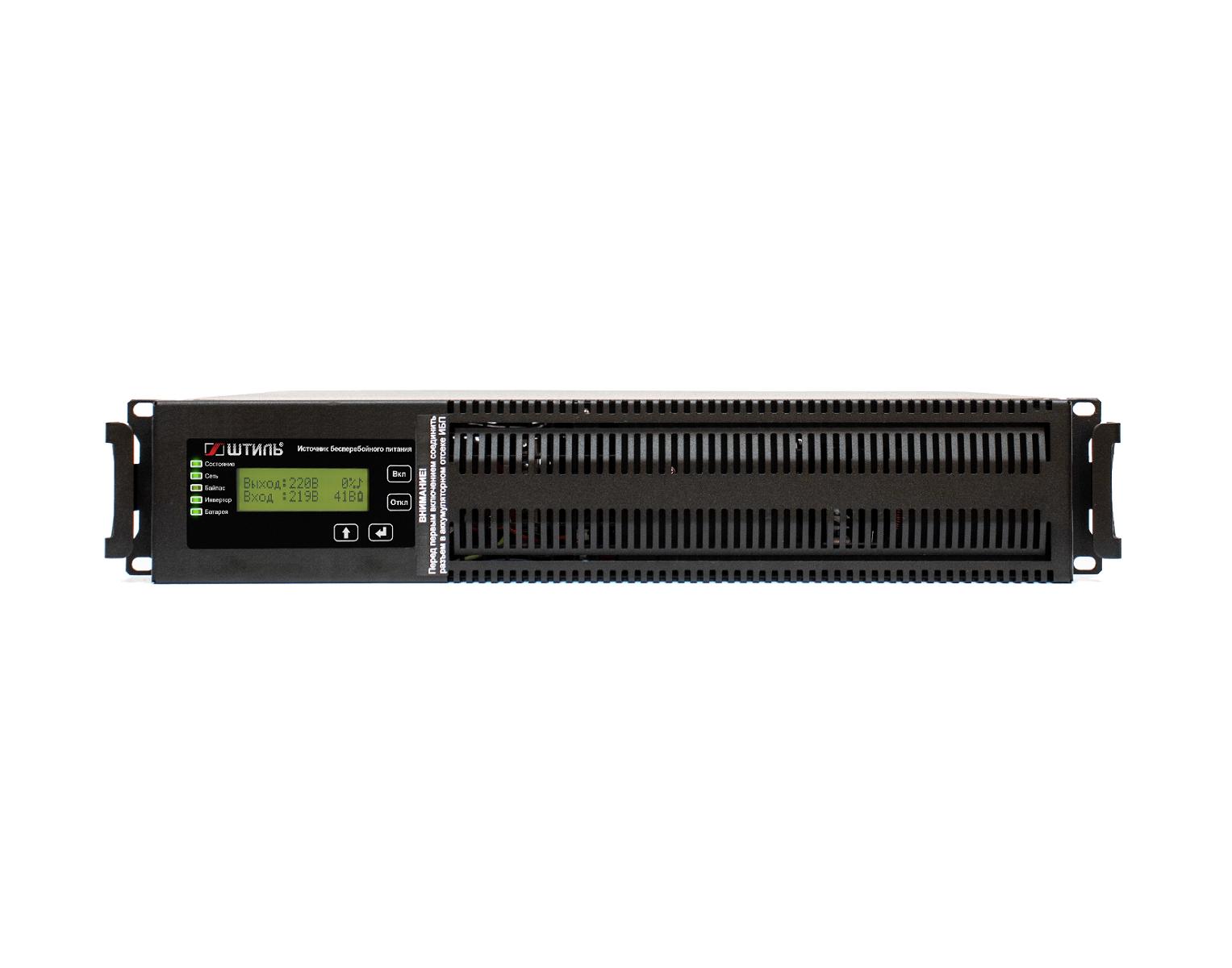

Для контроля и настройки рабочих параметров в ИБП STR500SL-18 предусмотрена панель управления с ЖК-дисплеем, функциональными клавишами и пятью светодиодными индикаторами:

«Состояние» – оповещает о режиме работы устройства;
«Сеть» – оповещает о состоянии сети;
«Байпас» – оповещает о переходе на байпас/ЭКО-режим;
«Инвертор» – оповещает о работе инвертора;
«Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:

значение входного и выходного напряжения;
процент загрузки ИБП;
значение напряжения батарей и их состояние;
активная и полная мощность нагрузки;
аварии с указанием их причин.
Настройка на ЖК дисплее:

режим запуска и работы;
выходное напряжение;
номинальная частота при работе от АБ;
режим байпаса;
вкл./выкл. звуковой сигнализации;
параметры АБ (емкость, напряжение, термокомпенсация и др.);
тест АБ (время и период).
Доступно три вида теста АБ:

10-ти секундный (питание нагрузки в течение 10 секунд);
на заданное время (питание нагрузки в течение заданного времени);
до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).
Средства мониторинга
Возможен дистанционный мониторинг работы ИБП STR500SL-18. Для этого в слот на задней панели прибора необходимо установить одну из совместимых карт расширения интерфейсов. В зависимости от модели, карта может иметь следующие интерфейсы:

RS-232 (протокол Megatec);
RS-485 (протоколы Modbus RTU/Штиль);
USB и mini-USB;
Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
«сухие» контакты.
Состояние STR500SL-18 можно отслеживать в веб-браузере или программе Shtyl Device Manager. Редактирование параметров ИБП осуществляется только через меню «Настройки» программы Shtyl Device Manager (SDM).

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Обратите внимание! Карта не входит в комплект поставки и приобретается отдельно.

Защита
STR500SL-18 обладает электронной защитой от:

перегрузки;
короткого замыкания;
внутреннего перегрева.
После устранения причины аварии устройство автоматически перезапускается.

Также ИБП оснащен молниезащитой, защитой от высокочастотных помех и неполадок в работе (при их возникновении нагрузка либо отключается, либо через байпас безразрывно переводится на сеть).

ВНИМАНИЕ! Производитель оставляет за собой право без предварительного уведомления вносить конструктивные и схемные изменения, не ухудшающие технические характеристики изделия.
