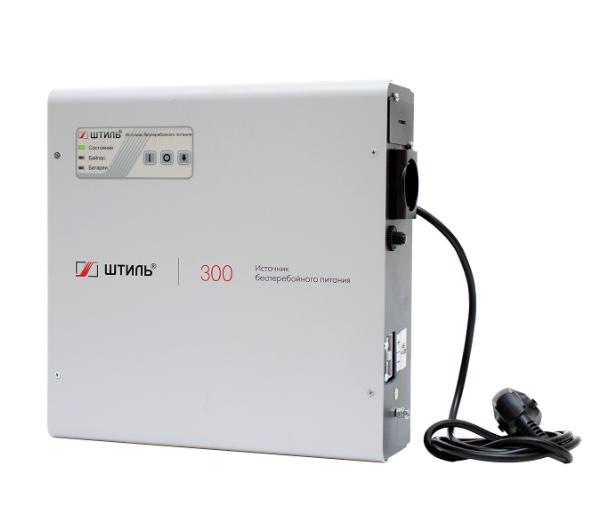

Источник бесперебойного питания ШТИЛЬ SW 300SL настенный SW300SL

Онлайн ИБП SW300SL обеспечивает бесперебойную работу и защиту от перепадов сетевого напряжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:

энергозависимых котлов;
циркуляционных насосов;
септиков с маломощными насосами;
блоков управления системы «умный дом»;
систем видеонаблюдения;
критически важной бытовой техники небольшой мощности.
ИБП имеет усовершенствованный алгоритм работы корректора коэффициента мощности, за счет которого прибор отлично взаимодействует с генераторными установками.

SW300SL основан на технологии двойного преобразования энергии, которая позволяет устройству:

непрерывно корректировать напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
мгновенно переводить питание потребителей на АБ при отключении сети;
обеспечивать электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Устройство абсолютно бесшумно в работе за счет конвекционной (безвентиляторной) системы охлаждения.

Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
бесшумная работа.
Функциональность
плавный пуск;
резервное питание за счёт встроенных АБ в течение 8 минут (при 100% нагрузке);
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
встроенный автоматический байпас;
широкие возможности дистанционного мониторинга и управления;
настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
система конвекционного (безвентиляторного) охлаждения.
Установка и подключение

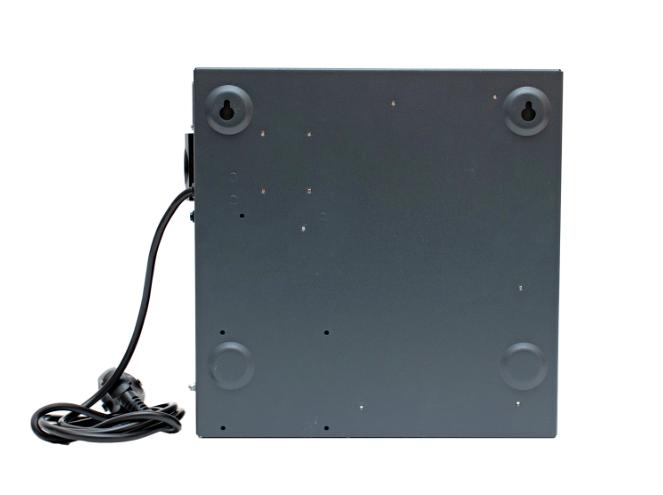

SW300SL крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 6,5 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.

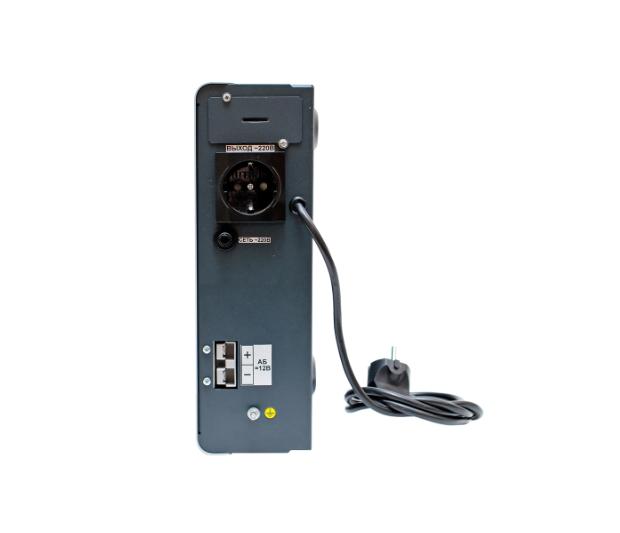

Нагрузка подключается к ИБП через EURO-розетку, размещенную на его корпусе. Подключение к входной сети выполняется с помощью сетевого кабеля с евровилкой.

Автономная работа

Для резервного питания нагрузки ИБП SW300SL оснащен одной встроенной батареей 12 В емкостью 9 Ач и зарядным устройством (ток 1 А). При загрузке ИБП на 100% АБ обеспечит автономное питание потребителей в течение 8 минут.

В SW300SL применены современные технологии сокращения времени заряда и продления срока службы аккумулятора (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы по автоматическому отключению АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлению пользователя об износе АБ и прогнозированию времени автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).

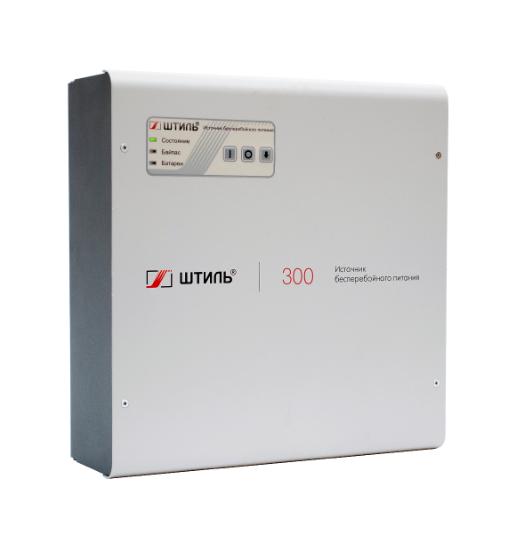

Панель управления

На панели управления ИБП размещены функциональные кнопки для включения/отключения устройства, выполнения «холодного» старта, изменения режима работы (онлайн, байпас или ECO), а также тестирования батареи (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».

Обратите внимание!

Для своевременного выявления неисправности рекомендуется тестировать аккумулятор не реже одного раза в полгода
Для контроля работы ИБП имеет светодиодные индикаторы:

«Состояние» – режим работы устройства и возникновение аварий;
«Байпас» – работа через байпас/ЭКО-режим;
«Батарея» – состояние батареи.
Средства мониторинга и настройки

В SW300SL предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:

RS-232 (протокол Megatec);
RS-485 (протокол Штиль);
USB и mini-USB;
Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
«сухие» контакты.
Состояние ИБП SW300SL можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Защита

ИБП SW300SL оснащен электронной защитой от:

короткого замыкания;
длительной перегрузки по выходу;
внутреннего перегрева.
Устройство способно самостоятельно перезапускаться после устранения причины аварии.

Также модель имеет защиту от:

импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
высокочастотных помех (100 кГц - 30 МГц);
неполадок в работе (при их возникновении потребители либо обесточиваются, либо через встроенный байпас безразрывно переключаются на сеть).
